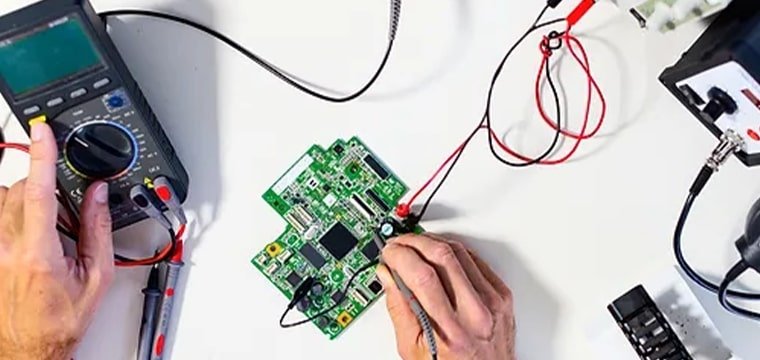

Elektronik Kart Tamir Ve Teknolojileri

Elektronik Kart Tamir Ve Teknolojileri

Elektronik Kart Tamir Ve Teknolojileri

Genel Arıza Bulma Teknikleri

  • Elektronik kartlar üzerinde oluşan arızalar nelerdir ?
  • Nasıl müdahale edilir ?

Elektronik Kartlar Üzerinde Oluşan Arıza Türleri Nelerdir?

  • Malzeme (komponent) arızaları,
  • İletim Hat problemleri,
  • Açık/kısa devreler,
  • Soğuk lehimler,
  • Programlı malzeme yazılım problemleri.

Arıza Tespit/Müdahale Şekilleri Nelerdir?

  • V-I Empedans Analizi
  • Fonksiyonel Test
  • Kısa Devre Testi
  • Programlı Malzeme Testi

V-I Test Nedir?

Her hangi bir dokümana ve bilgiye ihtiyaç duymadan, karta enerji uygulamadan arızayı tespit edebilme yöntemidir.

Sağlam kartın referans alınarak, arızalı kart ile karşılaştırılmasıdır.

PCB üzerindeki her türlü analog yada dijital yarı iletken malzmelerin entegre, diyod, direnç, transistör, konnektör, kondansatör, trafo, yol, hat vb. malzemelerin  Akım - Gerilim (empedans) karakteristiklerinin  yansıtılmasıdır.

Değişik gerilim ve frekans seviyelerinde test edilerek grafiklerin karşılaştırılırken hassas arızaların tespit edilmesini sağlar.

Elektronik karta enerji uygulamadan pasif enerji altında devre içinde bulunan tüm yarı iletken malzmelerin testtinin yapılmasıdır.

Malzeme hataları, yol kopukları, açık/kısa devreler, malzemelerdeki değer kayıpları, yanlış bağlantılar vb. arızaların tespiti yapılabilmektedir.

V-I görüntüsü test edilen test voltajı (V) yatay eksende test akımı da (I) dikey eksende işaretler.Farklı konfıgürasyondaki farklı testler farklı sinyaller üretir bu durum uygulanan voltaj değiştikçe test cihazında oluşan akıma bağlıdır.

Bazı üst sınıf V/I Kart tamir sistemleri Gerektiğinde sağlam karttaki bu grafiksel bilgileri bilgisayar ortamında saklar, bir daha sağlama ihtiyaç duymadan arızalı elektronik kartı bu kayıtları kullanarak canlı sağlam kart varmış gibi test yapabilme imkanı sunmaktadır.

Bu Üst Seviye Profesyonel Teknolojilere Örnekler:

 Fonksiyonel Test Nedir?

Elektronik malzemeye çalışması için gerekli gerilim ve sinyallerin uygulanarak, çıkışlardan doğru değerlerin alınıp alınamadığının tespitidir. Elektronik Kartlar üzerinde bulanan Malzemelerin devre içinde veya dışında enerji altında çalıştırılarak sağlam veya arızalı olduklarını tespit edilebilmesidir. Elektronik malzmelere gerilim uygulayarak test etme yöntemidir.

Analog, Dijital, Entegre, TTL, CMOS, Interface, transistör, Mikroişlemci vb. elektronik kart devrelerini kart üzerinde veya dışında test edilmesidir.

Üç terminalli  yarı iletken malzemelerin tetikleme uygulanarak testi mümkündür.

Elektronik kartlar üzrinde bulunan malzmelerin aralıklarla meydana gelen ve sıcaklığa bağlı arızaların belirlenebilmesi sağlanır.

Entegrelerin üzerinde yazan parça numarası silinmiş ne olduğu belli olmayan entegre devrelerin, parça numarasının belirlenmesi ve muadillerinin bulunması mümkündür. Döküman ve katalog karıştırmadan elektronik devreniz için yada arızasını tespit ettiğiniz malzeme yerine kullanılabilecek en uygun entegreyi saniyeler içierinde belirleyebilirisiniz.

Fonksiyonel test yönteminde malzeme arıza tepiti %100 sonuçlar vermektedir. Teşhis yada test sonucu sağlam arızalı ( PASS-FAIL ) olarak görülür ve bu sonuçlarda şüphe duyulmamaktadır.
